描述

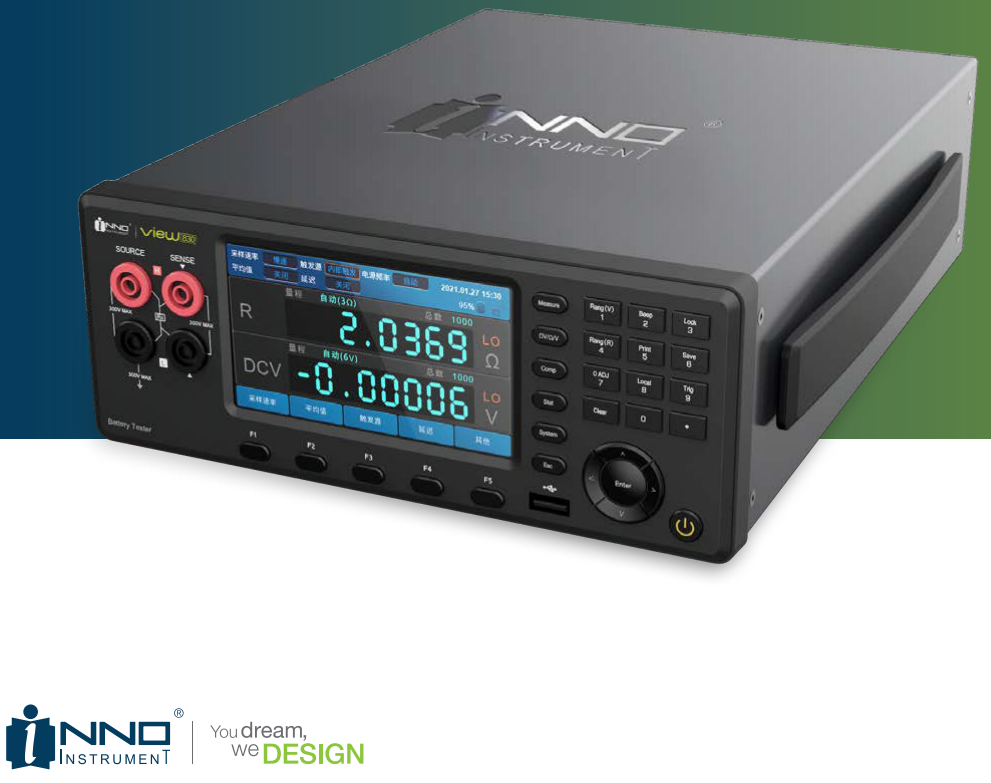

VIEW810/830電池測試儀是一款高精度、高分辨率的 電池測試儀。 廣泛應用于手機鋰電池、蓄電池以及動力電池等各種電池的測試。
采用交流四端子測試方法,可更精準地測試電池的內 阻和電壓。內建比較器功能,可自動判斷電池參數是否符合標準,以便統計合格率,適合各種電池的檢測 和分揀。
測量對象及用途
● 用于高壓電池組檢查
● 用于電池模塊檢查
● 用于大型(低阻抗)元件檢查
● 用于紐扣電池的高速量產檢查
● 用于燃料電池組測量
● 用于電池的研究開發測量
● 適用于手機/便攜式電子產品等的小型電池組的高速量產檢查
● 適用于小型元器件的高速量產檢查
功能優勢和特點
交流4端子法
阻抗測量使用的是交流4端子法,測量時能夠不受測試線的配線阻抗影響。
高精度測量
電阻:±0.4%rdg.±5dgt.
電壓:±0.01%rdg.±3dgt.
高分辨率顯示
電阻:0.1μΩ
電壓:10μV
存儲功能
測量結果(數據)可以使用csv格式或者mat格式存儲到儀器內存或者U盤,存儲在內存中的數據也可以導出到U盤中,可以隨時查看相應時間的測量結果。
比較器功能
·電阻和電壓同時判斷
電阻和電壓分別獨立的比較功能,可進行Pass/Hi/IN/Lo的判斷。判斷結果可在畫面顯示、蜂鳴、外部I/O輸出。畫面顯示能同時看到雙方的判斷結果。
·綜合判斷結果輸出
對于電阻和電壓除了各自的判斷結果之外,可向外部I/O 輸出綜合判斷結果。
·兩種設置方法
可進行以下2種設置,Hi/Lo按照各自的上下限設置和按照任意標準值的偏差(%)設置。
·手動比較
比較模式可分手動和自動,儀器默認自動比較。手動比較時,只有在EXT I/O為ON時,輸出比較器結果,適用于腳踏 開
關或PLC控制等場合。
·四種蜂鳴聲
蜂鳴器設置包括OFF、HL、IN、BT1、BT2,BT1和BT2模式下,IN或Hi/Lo可分別設置不同的蜂鳴聲。
統計功能
根據測量結果計算統計指標,繪制正態分布圖,觀察測量結果的正態分布情況。
校正功能
用于補償儀器內部電路的偏置電壓或者增益漂移等,以提高測試精度。校正分為自動和手動,在自動校正模式下,30
分鐘自動執行一次校正;手動模式下,可通過EXT I/O、通訊命令手動執行校正。校正期間暫停測量處理,儀器默認自動
校正。
模擬輸出功能
VIEW810/830電池測試儀可以進行電阻測量值的模擬輸出,通過 將模擬輸出量接到記錄儀上,記錄電阻值的變化。
方便用于 使用數據采集儀進行長期記錄的測量和燃料電池的評估等。
