產品介紹

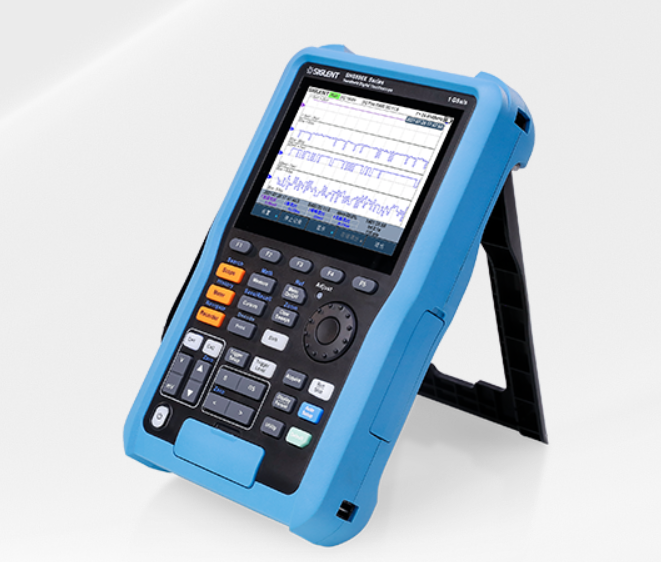

SHS800X系列手持示波表

• 集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，F(xiàn)FT頻譜分析儀于一體
• 帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
• SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
• 重量僅為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
• 基于硬件實現的真有效值萬用表
• 新款鋰電池，容量6900 mAh，續航時間達到5.5 小時
•
• 防塵防水級別達到IP51 級

多能合一

鼎陽SHS800X系列手持示波表是集示波器，萬用表，記錄儀，頻譜分析，協議分析等功能于一體的多功能示波器，廣泛應用于研發、生產、維修等領域。

• 示波器：采用鼎陽SPO數字熒光示波器技術，刷新率達40 萬幀/秒，數字觸發技術讓波形顯示更加穩定。標配5種廣泛應用于嵌入式以及汽車行業串行協議的解碼功能。
• 萬用表：基于硬件實現的真有效值測量，不僅可以測量多種參數值，還可以繪制示波器和萬用表測量值的趨勢圖。
• 記錄儀：在25 kSa/s采樣率下，可記錄并回放波形長達22 小時。



超便攜

小于A4紙的前面板尺寸縮小了儀器體積，后面板支撐架支持立式放置，側邊尼龍?zhí)崾址奖闶殖植僮鳌伺涞募绨赏瑫r裝下機身以及探頭等配件，便于外出攜帶。

• 注：尺寸：276 mm * 168 mm * 68 mm；質量：1.75 kg



超長續航



自帶6900 mA大容量充電鋰電池，續航時間可達5.5 小時，電池通過UL認證，安全可靠。采用電池供電，大大增加了儀器的使用場景，使得其在現場測試中，擁有獨特的優勢。



IP51級防塵防水



SHS800X系列手持示波表支持IP51 級防塵防水，儀器正常運作不受細小灰塵侵入和垂直落下水滴影響，可勝任多種復雜環境中的測試。



規格參數

---

示波器部分

	SHS807X	SHS810X	SHS820X
帶寬	70 MHz	100 MHz	200 MHz
最高實時采樣率	單片1 GSa/s ADC芯片，通道交織時采樣率1 GSa/s，通道全部開啟時，每通道采樣率500 MSa/s
通道數	2示波器通道，1萬用表接口
最大存儲深度	通道交織模式12 Mpts/CH，非交織模式6 Mpts/CH
最高波形捕獲率	400,000 幀/秒 (Sequence 模式)
觸發類型	邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN）
解碼類型（標配）	IIC， SPI， UART， CAN， LIN
記錄儀	波形記錄儀，最大記錄采樣率25 kSa/s，最小采樣率1 Sa/s
	測量值記錄儀，最大記錄間隔 10 分鐘，最小記錄間隔0.1 秒.最多可同時記錄4 組
接口	USB Host， USB Device
最大安全輸入電壓（示波器）	BNC 信號端到保護地之間 CATII 300 Vrms BNC 接地端到保護地之間 CATII 30 Vrms BNC 信號端到BNC接地端之間 CATII 300 Vrms
最大安全輸入電壓（萬用表）	CATIII 300 Vrms， CATII 600 Vrms
探頭	PP510	PP510	PP215
顯示屏	5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
重量	凈重1.75 kg，毛重3.5 kg

萬用表部分

分辨率	6000 Counts
直流電壓測量	60 mV 600 mV-600 V 1000V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
交流電壓測量	60 mV 600 mV-600 V 750V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
直流電流測量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
交流電流測量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
電容測量	40 nF 400 nF-400 μF	±5%±50 digit ±5%±5 digit
電阻測量	600 ?-6 M? 60 M?	±1%±5 digit ±4%±5 digit
導通	電阻 < 50 Ω時，蜂鳴器鳴叫
二極管測試	0-2 V

一般特性

界面顯示	5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
供電方式	本機電池供電或外接直流適配器供電，內置可供電鋰電池：6900 mAh 電池供電約5.5 小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出
機身尺寸	276 mm * 168 mm * 68 mm
配件	無源探頭兩根、電源線、直流適配器、萬用表筆





























































































型號

帶寬

通道數

最高實時采樣率

存儲深度

波形刷新率

萬用表功能

記錄儀

參考價（含稅）
SHS807X

70 MHz

2

1 GSa/s

12 Mpts

400,000 幀/秒 (Sequence 模式)

電壓、電流、電阻等 八種常見功能

長達22 小時

￥3,988
SHS810X

100 MHz

2

1 GSa/s

12 Mpts

400,000 幀/秒 (Sequence 模式)

電壓、電流、電阻等 八種常見功能

長達22 小時

￥4,688
SHS820X

200 MHz

2

1 GSa/s

12 Mpts

400,000 幀/秒 (Sequence 模式)

電壓、電流、電阻等 八種常見功能

長達22 小時

￥6,888
